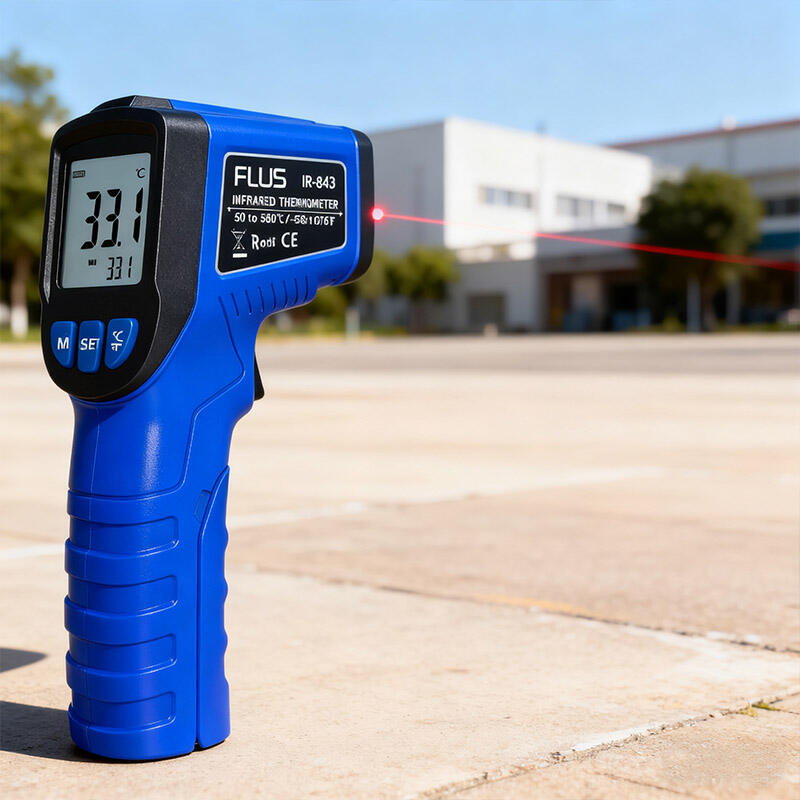

Jaká je požadovaná vzdálenost laserového teploměru pro měření?

Porozumění poměru vzdálenosti ke skvrně a jeho roli při přesnosti měření

Co je to poměr vzdálenosti ke skvrně (poměr D/S)?

Když mluvíme o laserových teploměrech, musíme pochopit, co vlastně znamená poměr D/S. V podstatě ukazuje, jak daleko může být zařízení a zároveň měřit přesnou teplotu na určité velikosti. Například pokud má teploměr poměr 12:1, pak na vzdálenosti 12 palců odečte teplotu z místa o průměru zhruba 1 palce. Průmyslové normy nám říkají, že při práci s těmito přístroji je vyšší poměr D/S rozhodně lepší, protože umožňuje přesná měření i při stojící zpět. To je velmi důležité v továrnách nebo závodech, kde se pracovníci musí vyhnout nebezpečným zdrojům tepla, ale stále získávat spolehlivé údaje o teplotě, aniž by se dostali příliš blízko pro pohodlí.

Jak poměr D/S určuje přesnost měření na různých vzdálenostech

Získání přesných údajů závisí skutečně na dodržování doporučeného poměru vzdálenosti k velikosti měřené plochy. Vezměme si například teploměr s poměrem 30:1, ten musí být ve vzdálenosti maximálně 60 palců od objektu o průměru pouhých 2 palce. Pokud tuto hranici překročíme, začne senzor zachycovat teplo z okolních oblastí, nikoli pouze z místa, které chceme měřit. Tento druh smíšeného signálu může podle výzkumu Ponemon z roku 2023 způsobit chyby až do rozsahu plus nebo mínus 5 procent. Dodržování těchto pokynů zajistí, že infračervená technologie opravdu zaměří správné místo bez rušivého vlivu okolních předmětů či povrchů.

Běžné poměry D/S u spotřebních a průmyslových laserových teploměrů

Věda za infračerveným snímáním a přesností měřené plochy

Infračervené teploměry detekují tepelné záření ve svém optickém zorném poli. Vyšší poměry D/S umožňují menší měřicí plochy na větší vzdálenosti. Výzkumy ukazují, že přístroj s poměrem 50:1 dokáže identifikovat změny o 0,5 °C v ploše 1 cm² ze vzdálenosti 50 cm, což demonstruje, jak pokročilá optika zvyšuje přesnost v kritických aplikacích.

Vyvrácení mýtu: Laserové mířidlo nedefinuje měřicí plochu

To, co lidé vidí jako červený laserový bod, ve skutečnosti přesně neukazuje místo měření. Skutečná situace se mění s rostoucí vzdáleností, protože světlo se přirozeně rozptyluje. Vezměme si například běžný teploměr s poměrem 12:1. Ve krátké vzdálenosti funguje dobře a měří přibližně jeden palec široký bod, když je držen 12 palců od objektu. Ale ve vzdálenosti tří stop se ten malý bod náhle rozšíří na tři palce. Tento efekt rozptýlení vytváří obrazec ve tvaru oválu namísto dokonalého kruhu. Mnoho lidí si není vědomo, že jejich měření mohou zahrnovat i objekty, které vlastně měřit nechtěli, zejména při práci s předměty, které jsou dále, než očekávali.

Klíčové faktory ovlivňující výkon laserového teploměru na dálku

Povrchová emisivita a její vliv na dálková měření teploty

Schopnost povrchu uvolňovat tepelnou energii, známá jako emisivita, má přímý vliv na měřené hodnoty. Povrchy s nízkou emisivitou, například leštěné kovové plochy, mají tendenci odrážet okolní tepelné záření místo toho, aby je samy vyzařovaly. To může ovlivnit teplotní měření až o 20 % ve srovnání s materiály s vyšší emisivitou, jako je pryž nebo asfaltový povrch. Správné nastavení emisivity je velmi důležité, zejména v prostředích, kde jsou různé materiály smíchány. Průmyslová zařízení, která tyto rozdíly nebrala v potaz, podle výzkumu publikovaného Meskernel v roce 2023 každoročně prodělala téměř 2,1 milionu dolarů kvůli chybám v měření. Řádná kalibrace není jen otázkou čísel na displeji, ale prevence nákladných chyb v reálných aplikacích.

Vliv prostředí: prach, vlhkost a účinky okolní teploty

Atmosférické podmínky výrazně ovlivňují výkon. Prach a vlhkost rozptylují infračervené signály, čímž snižují přesnost o 5–15 %. Vlhkost nad 60 % deformuje vlnové délky, zatímco okolní teploty pod 10 °C (50 °F) snižují efektivní dosah detekce. Pro udržení přesnosti potřebují zařízení kompenzační algoritmy – ty chybí ve 78 % spotřebitelských modelů – při provozu při kolísání teploty ±5 °C.

Optické překážky a atmosférické podmínky při dalekohledném použití

Při měření nad přibližně 30 metrů ovlivňují změny hustoty vzduchu způsob, jakým se světlo láme skrz atmosféru, což může posunout skutečný bod měření až o 10 až 20 centimetrů od cíle, zejména v případě slabé mlhy nebo obtěžujících tepelných vln na horké dny. Tento druh chyby představuje opravodný problém pro každého, kdo se snaží přesně monitorovat elektrické vedení. Většina pracovníků ve fieldu ví, že by neměli tlačit své zařízení až na limity uvedené v manuálu. Místo toho obvykle pracují přibližně do poloviny maximální vzdálenosti uváděné výrobcem, aby si zajistili tu kritickou přesnost ±1 °C, která je potřebná, když nepříznivé povětrnostní podmínky komplikují měření.

Osvědčené postupy pro přesná měření založená na vzdálenosti

Jak vypočítat maximální efektivní vzdálenost pomocí poměru D/S

Použijte poměr D/S k určení nejvzdálenější použitelné vzdálenosti pro spolehlivá měření. Použijte vzorec:

Maximální vzdálenost = Poměr D/S × Průměr cíle

Technici používající tuto metodu snížili chyby měření o 63 % ve srovnání s odhadem (studie termografie 2024). Vždy ověřte poměr D/S vašeho zařízení v jeho specifikacích.

Tipy pro měření malých nebo vzdálených objektů laserovým teploměrem

Pro optimální výsledky při měření malých nebo vzdálených objektů:

• Stabilní zaměření : Používejte stativy nebo stabilizátory, abyste zabránili pohybu ruky
• Kontrast pozadí : Vyhněte se lesklému nebo odrazivému pozadí, které může rušit detekci infračerveného záření
• Kalibrační kontroly : Každý měsíc znovu kalibrujte pomocí referenčních standardů, protože výzkum ukazuje, že nekalibrované jednotky se během 90 dnů posunou o ±2 °C

Předcházení běžným chybám souvisejícím s vzdáleností v terénních aplikacích

Na poruchy při dálkovém měření připadá 78 % selhání (Journal of Thermal Imaging, 2023). Chcete-li minimalizovat chyby, postupujte takto:

• Odstraňte prach, páru nebo překážky před skenováním
• Namířte kolmo na povrch, abyste se vyhnuli kosinové chybě
• Nastavte emisivitu podle typu materiálu

Praktické týmy, které tyto postupy dodržují, dosahují přesnosti 92 % při prvním pokusu v průmyslové diagnostice.

Aplikace správného měření vzdálenosti ve skutečném světě v průmyslu

Údržba VZT: Bezpečné a přesné měření z bezpečné vzdálenosti

Při kontrole teploty potrubí nebo při vyhledávání horkých míst na elektrických rozvaděčích spoléhají technici HVAC na laserové termometry s vhodným poměrem vzdálenosti k velikosti měřené plochy. Například poměr 12:1 znamená, že mohou získat přesné měření objektu o šířce přibližně 5 cm, i když stojí ve vzdálenosti 60 cm. To je velmi důležité při práci v blízkosti živých obvodů, kde má bezpečnost prvořadý význam. Nejnovější průmyslová bezpečnostní zpráva z roku 2024 toto potvrzuje a ukazuje, jak důležitá tato zařízení jsou pro prevenci nehod v těsných prostorech při inspekci komerčních systémů. Technici velmi dobře vědí, že získání přesných údajů bez rizika expozice činí zásadní rozdíl v jejich každodenní práci.

Kontroly bezpečnosti potravin pomocí správně kalibrovaných laserových termometrů

Regulační normy vyžadují měření teploty s chybou menší než 2°F u chladicích jednotek a vařicích ploch. S poměry D/S 20:1 mohou inspektoři ověřovat podmínky ve velkých mrazicích skladách až do šířky 15 stop, aniž by museli vstoupit do chladných zón. Pravidelná kalibrace zajišťuje přesnost i přes kolísání vlhkosti běžné ve výrobních provozech potravin.

Monitorování elektrických systémů bez přímého kontaktu

Dalekohledné modely s poměrem D/S 50:1 umožňují energetickým společnostem skenovat zařízení s vysokým napětím ze vzdálenosti přes 10 stop. Tento bezkontaktní přístup snižuje riziko obloukového výboje o 76 % ve srovnání s manuálními kontrolami, což odpovídá bezpečnostním protokolům NFPA 70E. Studie ukazují, že tato zařízení také urychlují detekci poruch o 40 % v případech monitorování rozvodnen a sítí.

Omezení dalekohledných infračervených teploměrů při lékařském screeningu

Dalekohledné infračervené teploměry se během krizí veřejného zdraví staly poměrně běžnými pro kontrolu horečky, ale jakmile někdo udělá krok zpět za vzdálenost přibližně jednoho metru, začínají ztrácet svou lékařskou přesnost. Podle Úřadu pro kontrolu potravin a léčiv (FDA) mohou teploměry určené pro měření z krátké vzdálenosti (například s poměrem vzdálenosti ke skutečné velikosti měřené plochy 1:1) vykazovat chybu až ±1,8 stupně Fahrenheita při měření teploty na čele ze vzdálenosti šesti stop. Taková chybová mez vytváří reálné problémy při kontrole infekčních onemocnění, protože v těchto situacích záleží velmi moc na přesném měření.

Inovace zvyšující přesnost měření na dálku u moderních laserových teploměrů

Dvojitý laserový cílovací systém pro jasnější indikaci měřené plochy

Dvojité laserové systémy pracují tím, že vysílají dva paralelní paprsky, které vytvářejí vizuální hranici kolem měřené oblasti. To pomáhá odstranit běžný omyl, kdy lidé myslí, že jedna malá červená tečka znamená přesné zamíření na cíl. Například zařízení s poměrem vzdálenosti ku velikosti měřicí plochy 20:1 dokáže měřit v průměru 5 cm (2 palce) širokou oblast ze vzdálenosti 102 cm (40 palců), přičemž dvojice paprsků přesně ukazuje, kam senzor skutečně míří. Reálné testy ukazují, že tyto modely s dvojitým paprskem snižují chyby při zaměřování až o 70 procent ve srovnání se staršími jednopaprskovými technologiemi, jak uvádí výsledky publikované v loňské zprávě Precision Laser Tech.

Chytré senzory s Bluetooth a aplikací pro kompenzaci vzdálenosti

Pokročilé senzory se nyní připojují prostřednictvím Bluetooth k mobilním aplikacím, které upravují měření v reálném čase pro vzdálenost, vlhkost a emisivitu povrchu. Tyto chytré systémy zvyšují přesnost o ±1 °C v náročných prostředích, jako jsou venkovní hodnocení systémů VZT. Studie z roku 2023 zjistila, že technici používající laserové teploměry s podporou aplikací dokončili elektrické kontroly o 25 % rychleji s konzistencí 99 %.

Vyšší optické rozlišení a pokroky v poměrech D/S

Dnešní infračervená optika dokáže dosáhnout poměru D/S až 50:1, a to i u základních modelů pro spotřebitele, což představuje zhruba o 150 % lepší výkon ve srovnání s tím, co bylo k dispozici v roce 2019. Tyto přístroje jsou obvykle vybaveny víceprvkovými germaniovými čočkami spárovanými s detektory o rozlišení 640 na 480 pixelů, díky čemuž dokáží zaznamenat rozdíly teplot již od 0,1 stupně Celsia ze vzdálenosti 30 metrů. Technologie fázového posuvu integrovaná do mnoha systémů dále pomáhá zvyšovat přesnost vzdálenostních měření a udržuje přesnost v mezních hodnotách ±1 procento při běžných vzdálenostech do 30 metrů. Tato vysoká rozlišovací schopnost umožňuje bezpečně a přesně monitorovat malé průmyslové komponenty, například sledovat malé jističe na výrobních podlahách, aniž by bylo nutné se nebezpečně přiblížit.

FAQ

Jaký je poměr vzdálenosti k měřicí ploše u laserových teploměrů?

Poměr vzdálenosti k měřicí ploše u laserových teploměrů udává, jak daleko může být přístroj umístěn a stále přesně měřit teplotu na ploše určité velikosti.

Proč jsou vyšší poměry D/S považovány za lepší pro měření?

Vyšší poměry D/S umožňují přesná měření na větší vzdálenosti, což je nezbytné v prostředích, kde musí pracovníci udržovat bezpečnou vzdálenost od zdrojů tepla.

Ukazují červené laserové body přesnou oblast měření?

Ne, červený laserový bod nepřesně ukazuje místo měření. Velikost skvrny se mění s rostoucí vzdáleností kvůli rozptylu světla.

Jak ovlivňuje emisivita povrchu teplotní údaje?

Emisivita povrchu, neboli schopnost povrchu vyzařovat teplo, ovlivňuje přesnost teplotních údajů. Povrchy s nízkou emisivitou, jako jsou leštěné kovy, mohou odrážet okolní tepelné záření a tím zkreslovat údaje.

Jaké inovace zvyšují přesnost moderních laserových teploměrů?

Pro zlepšení přesnosti moderních laserových teploměrů byly zavedeny inovace, jako je dvojitý laserový cílovací systém, chytré senzory s Bluetooth a vylepšené optické rozlišení.
