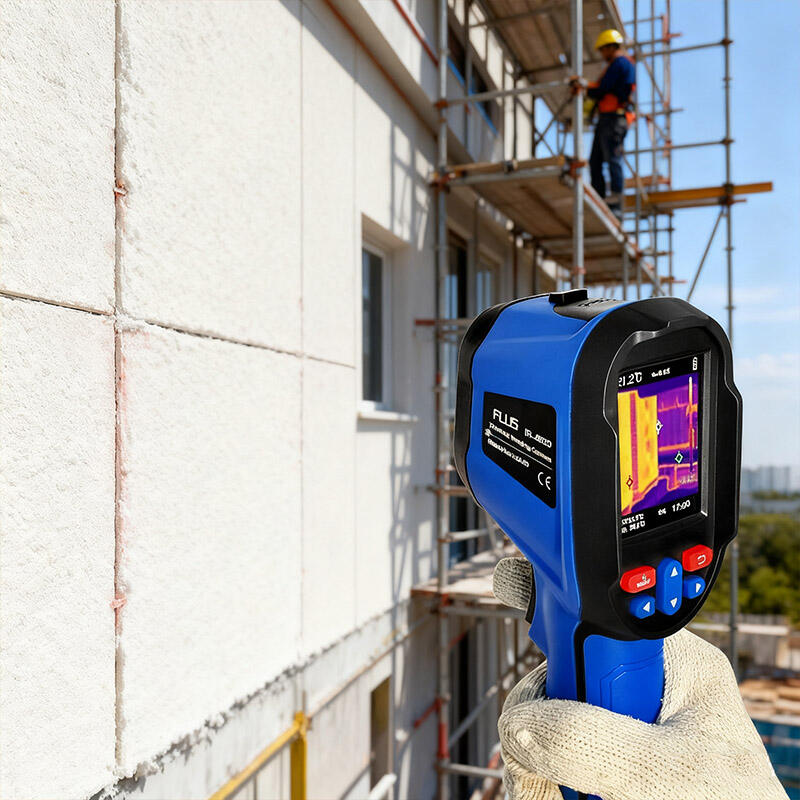

Která tepelná kamera je vhodná pro detekci tepelné izolace budov?

Jak tepelné kamery detekují nedostatky izolace v budovách

Principy infračervené termografie při identifikaci tepelných ztrát

Infračervená termografie funguje měřením povrchových teplot, kdy detekuje infračervené záření vycházející z stavebních materiálů. Termokamery poté převádějí toto neviditelné záření na obrázky, které můžeme vidět, a ukazují, kde teplo prochází stěnami, stropy a okny. Když chybí izolace nebo když vodivé materiály umožňují únik tepla (tepelné mosty), tyto místa se jasně projeví jako teplejší nebo chladnější oblasti, v závislosti na rozdílu teplot uvnitř a vně. Co činí tuto metodu tak užitečnou, je skutečnost, že odborníci mohou zkontrolovat, jak dobře budovy udržují teplo, aniž by museli ničit nebo poškozovat konstrukce během inspekce.

Běžné termální vzory indikující mezery v izolaci a netěsnosti

Termální prohlídky odhalují tři hlavní anomálie:

• Proužkovité vzory : Vertikální teplotní gradienty signalizující konvektivní úniky vzduchu
• Geometrické tvary : Obdélníkové chladné skvrny indikující neizolované dutiny ve stěnách
• Okrajové efekty : Teplé okraje kolem oken a dveří způsobené špatným utěsněním proti počasí

Terénní studie ukazují, že tepelné anomálie přesahující 4 °C často odpovídají ztrátám energie vyšším než 15 % v postižených oblastech. Nejúčinnější jsou kontroly v zimním období, kdy aktivní topné systémy zesilují teplotní rozdíly nezbytné pro jasné zobrazení vad.

Význam emisivity povrchu a podmínek prostředí během kontroly

Způsob, jakým povrch vyzařuje infračervenou energii, což nazýváme emisivitou, opravdu ovlivňuje přesnost našich měření. Pro tyto účely nejlépe fungují materiály, které nejsou odrazivé. Vezměme například cihlu, jejíž emisivita je kolem 0,93 a která poskytuje většinou docela dobrá měření. Kovy jsou však zcela jiný případ, protože obvykle mají mnohem nižší hodnoty emisivity mezi 0,16 a 0,21. Tyto lesklé povrchy vyžadují při testování zvláštní zacházení, aby se zabránilo obtěžujícím odrazům, které by mohly zkreslit výsledky. Norma ASTM z roku 2023 stanovuje, že při těchto kontrolách musí být rozdíl teplot mezi vnitřním a vnějším prostředím alespoň 10 stupňů Celsia. Většina odborníků působících v oblasti diagnostiky budov souhlasí s tímto pravidlem na základě svých zkušeností a publikovaného výzkumu z let.

Základní specifikace termokamer pro přesné šetření izolace

Rozlišení a prostorový detail: Proč je důležité rozlišení detektoru pro diagnostiku budov

Jasnost detektoru hraje klíčovou roli při odhalování problémů s izolací. Základní modely s rozlišením kolem 160 na 120 pixelů ukážou obecné oblasti, kde uniká teplo, ale nemají dostatek detailů na to, aby zachytily obtížné místa, jako jsou tepelné mosty mezi stojinami stěn nebo malé vzduchové mezery, které se proplíží nepozorovaně. Pro náročné práce se odborníci obrací k vyšším třídám detektorů s rozlišením 464 krát 348 pixelů. Tyto pokročilé nástroje dokážou zaznamenat teplotní rozdíly až 0,03 stupně Celsia, což znamená, že během inspekce se stanou viditelnými i mezery o šířce 1/8 palce ve stavbách. Tato úroveň podrobností je velmi důležitá jak pro domácí majitele, kteří chtějí snížit náklady na vytápění, tak pro firmy potřebující důkladné energetické posouzení svých objektů.

Teplotní citlivost (NETD) a její role při detekci jemných teplotních rozdílů

Rozdíl teploty ekvivalentního šumu, neboli NETD, nám v podstatě říká, jak dobře tepelná kamera dokáže zaznamenat malé změny teploty. Kamery s citlivostí kolem nebo pod 50 milikelvinů jsou skutečně schopny detekovat teplo pronikající hrubými materiály, jako jsou omítkové stěny nebo cihlové fasády – což je velmi důležité při prohlídce skrytých prostor uvnitř stěn. Studie ukazují, že kamery s citlivostí 70 mK při testech vynechají přibližně každou čtvrtou malou netěsnost, což vysvětluje, proč odborníci při důkladných energetických auditech upřednostňují senzory s citlivostí pod 40 mK. Tyto lepší senzory jsou prostě vhodnější pro přesná měření za reálných podmínek.

Zorné pole (FOV) a minimální ohnisková vzdálenost pro bytové aplikace

Pro interní inspekce:

• Široké zorné pole 45° umožňuje zachycení celé místnosti na jednom snímku
• Úzké zorné pole 15° zachovává prostorové rozlišení při prohlídce krokví v podkroví nebo těsných prostor
  Standardní minimální ohnisková vzdálenost 0,5 m zabraňuje zkreslení u podlahových lišt nebo elektrických zásuvek, zatímco modely s ohniskem <0,15 m jsou ideální pro kontrolu potrubí a mechanických průchodů.

Rozsah teplot a přesnost měření za reálných podmínek

Pro kvalitní diagnostiku budov potřebujeme přístroje, které dokážou měřit teploty od -20 stupňů Celsia až do 400 stupňů. To zahrnuje všechno od zimních mrazivých vln až po letní horka, stejně jako nepředvídatelné výkyvy systémů VZT. Profesionální kamery udržují svá měření poměrně přesná, s odchylkou zhruba 1,5 stupně v celém rozsahu. Domácí zařízení? U těch to tak dobré není. Tyto levnější varianty mají tendenci se po delším používání vychýlit o asi 5 stupňů. Novější termokamery jsou vybaveny vestavěnými funkcemi, které se automaticky upravují při vystavení slunečnímu světlu. To pomáhá opravit chyby způsobené přímým slunečním světlem na vnějších stěnách budov. Některé studie ukazují, že tyto korekce mohou snížit chyby měření přibližně o 22 procent během slunných dnů.

Hodnocení funkcí zobrazení: Barevné palety, výstup a interpretace dat

Nejlepší barevné palety pro vizualizaci izolačního výkonu

Výběr správné barevné palety velmi pomáhá při odhalování tepelných problémů. Vysoce kontrastní paleta Ironbow skvěle ukazuje drobné změny teploty až do cca 0,1 stupně Celsia, což technikům umožňuje najít malé mezery v izolaci, kde může unikat teplo. Při hledání úniků vzduchu pomáhá použití odstínů šedé nebo jiných jednobarevných možností, protože omezují rušivé efekty a lépe zviditelní okraje. Minuloroční výzkum ukázal, že termografisté, kteří používali snímky ve stupních šedé, dokázali detekovat průvan kolem oken a dveří přibližně o 23 procent rychleji než ti, kteří pracovali se standardní duhovou barevnou mapou. To je důležité, protože ušetřený čas během kontrol se přímo promítá do úspor pro majitele budov.

Kombinace vizuálních a tepelných obrazů: technologie MSX a překryvné zobrazení

Technologie MSX kombinuje infračervená měření s běžnými fotografiemi, čímž vytváří kompozitní obrázky, na kterých se teplotní vzory shodují s konkrétními částmi budovy. Když technici vidí, kde se chladné nebo horké oblasti překrývají s povrchem stěn, oken či mezer v izolaci, dokážou mnohem lépe určit, co je vadné. Zprávy také působí mnohem přesvědčivěji, protože klienti nevidí jen čísla na obrazovce, ale skutečné snímky ukazující problémy ve svých domech či kancelářích. Většina moderních kontrolních zařízení má tuto funkci překrytí vestavěnou přímo, což výrazně změnilo způsob, jakým odborníci vyhodnocují termografické snímky a vysvětlují výsledky majitelům nemovitostí, kterým jsou opravy nebo modernizace potřeba.

Interpretace termografických výsledků pro realizovatelné návrhy oprav

Přesná interpretace vyžaduje rozlišení kritických vad od dočasných tepelných jevů. Mezi klíčové indikátory patří:

• U-tvarové tepelné vzory : Napovídají chybějící izolaci ve stěnových dutinách
• Lineární teplotní gradienty : Indikujte únik vzduchu kolem otvorů
• Místní chladné místa : Odhalte tepelné mosty v místech konstrukčních spojů

Aby se předešlo falešným pozitivním výsledkům, musí inspektoři brát v úvahu proměnné, jako je sluneční zisky, vlhkost uvnitř budovy a provoz HVAC. Křížové porovnání tepelných nálezů s plány budovy umožňuje prioritizaci oprav, které přinesou největší zlepšení energetické účinnosti.

Ruční vs. Smartphoneové vs. Stacionární termokamery: Případy použití ve stavebnictví

Výhody a nevýhody profesionálních ručních termokamer pro stavební inspekce

Ve světě diagnostiky izolací se ruční termokamery opravdu prosadily a podle SNS Insider z roku 2025 získaly přibližně 63 % trhu s termovizními kamerami. Jejich oblíbenost spočívá v tom, že jsou dostatečně přenosné pro použití na stavbách a zároveň výkonné pro dosažení kvalitních výsledků. Většina modelů má rozlišení nad 320 na 240 obrazových bodů a dokáže detekovat rozdíly teplot nižší než 50 milikelvinů. Tato úroveň podrobnosti pomáhá odhalovat obtížně lokalizovatelné tepelné mosty a místa, kde se za stěnami může skrývat vlhkost. Konektivita je také docela robustní, obvykle s ochranou IP53, takže vydrží prach a postříknutí vodou na stavbách. Některé modely navíc obsahují funkce jako technologie MSX, která zlepšuje jasnost obrazu v podmínkách nízkého kontrastu. Ceny se obecně pohybují od přibližně 1 500 USD až po 4 000 USD. Pro dodavatele, kteří pravidelně provádějí energetické audity, jsou tyto nástroje smysluplnou součástí jejich vybavení, i přes počáteční náklady.

Jsou tepelné příslušenství pro chytré telefony dostačující pro detekci izolace?

Tepelné kamery, které fungují s chytrými telefony, jsou poměrně cenově dostupné a stojí zhruba od 200 do 800 dolarů. Ale existuje háček – většina z nich má rozlišení nejvýše 160x120 obrazových bodů a nedosáhne dostatečně daleko na to, aby byly skutečně spolehlivé pro diagnostické účely. Jsou vhodné pro rychlé prohlídky, například pro kontrolu vstupů na půdu nebo těsnění oken, kde může unikat teplo. Pokud však jde o skutečné měření výkonu stěnové izolace, tato malá zařízení nestačí. Podle nedávného průmyslového výzkumu publikovaného minulý rok tyto přídavné kamery nepozorovaly téměř 40 % vzduchových netěsností, které profesionální přístroje během testů zachytily. Pokud tedy někdo chce mít kompletní přehled o energetické účinnosti svého domu, bude potřebovat něco výkonnějšího než to, co se vejde do pouzdra chytrého telefonu.

Kdy přinášejí pevné nebo dronami montované systémy přidanou hodnotu u rozsáhlých posouzení

Trvale instalované tepelné systémy umožňují nepřetržité sledování průmyslových střech a provozu zařízení VZT, přičemž poskytují neustálé záznamy dat, které ruční přístroje prostě nemohou poskytnout. Když jsou termokamery namontovány na drony, vytvářejí podrobné teplotní mapy shora, které pokrývají celé střechy nebo rozsáhlé solární instalace mnohem rychleji, než by bylo možné při obcházení pozemním vybavením. Podle nedávných studií firmy, které ušetřily peníze, snížily náklady na inspekce přibližně o dvě třetiny, když přešly na kontroly pomocí dron, zejména na lokalitách větších než 50 tisíc čtverečních stop. To činí tyto létající inspektory obzvláště cennými nástroji pro komerční nemovitosti i městské iniciativy správy energie, které usilují o snížení nákladů bez újmy na kvalitě.

Podrobný průvodce výběrem vhodné termokamery podle vašich potřeb

Posouzení frekvence kontrol, rozsahu a požadavků na zprávy

Při rozhodování o tom, jaké zařízení funguje nejlépe, záleží především na rozsahu provozu. Inspektoři domácností, kteří kontrolují domy pravidelně každý týden, zjistí, že menší kamery s rozlišením 160 krát 120 jsou plně dostačující, protože potřebují něco přenosného a rychlého pro své zprávy. Naopak větší týmy pracující na komerčních budovách obvykle potřebují lepší vybavení. Modely s rozlišením 320 krát 240 a vyšším jim poskytují širší záběr a jsou vybaveny praktickými funkcemi automatického generování zpráv, které ušetří spoustu času. A neměli bychom zapomenout na ty obrovské nemovitosti přesahující 10 000 čtverečních stop ročně. Společnosti využívající systémy, které automaticky generují zprávy, mohou snížit počet hodin strávených ručním zpracováním informací. Podle studie Ponemona z minulého roku jde o přibližně 37 % nižší náklady, což dává smysl, zejména při práci s vícepatrovými objekty, kde se situace velmi rychle komplikuje.

Vyvážení nákladů, odolnosti a kompatibility se softwarem

Při výběru tepelných kamer je klíčové, aby citlivost kamery byla nižší než 50 mK – to usnadňuje odhalení problémů s izolací ve tlustých stěnách. Dalším důležitým faktorem je prach, proto je vhodné zvolit pouzdro s ochranou IP54, zejména při práci na místech jako jsou půdy, kde se prach hromadí. Střední třída zařízení v cenovém rozmezí 1500 až 3500 USD obvykle obsahuje funkce jako MSX zobrazování a možnost připojení přes mobilní aplikaci. Tyto doplňky skutečně snižují chyby při diagnostice o přibližně 30 % ve srovnání s běžnými přídavnými kamerami do telefonu. Nezapomeňte také zkontrolovat, zda kamera dobře spolupracuje se standardním softwarem pro tvorbu zpráv. To ušetří čas při následném zpracování zpráv pro klienty a zajistí plynulý průběh celého pracovního procesu.

Zajištění budoucí kompatibility: Integrace s modelováním spotřeby energie a plánováním údržby

Při výběru zařízení pro dodatečnou montáž hledejte systémy, které dobře spolupracují s BIM softwarem, aby bylo možné tepelné snímky přímo mapovat do stávajících plánů budovy. Stále více klientů toto vyžaduje, přibližně u 6 z 10 projektů je potřeba nějaká forma nastavení digitálního dvojčete. Termokamery vybavené programovatelnými rozhraními usnadňují přenos těchto dat přímo do systémů správy budov. To pomáhá identifikovat potenciální problémy dříve, než se stanou vážnými, a právě proto pozorujeme tak silný zájem o chytré diagnostické řešení. Podle průmyslových zpráv se očekává roční růst přibližně o 24 % v tomto segmentu podle nejnovější prognózy Building Efficiency z roku 2024.

FAQ

Co je infračervená termografie?

Infračervená termografie je technika, která měří tepelné záření vyzařované materiály, aby vytvořila obraz nebo video zobrazující teplotní rozdíly na povrchu budovy.

Proč je důležitá rozlišovací schopnost termokamery?

Rozlišení tepelné kamery určuje, jak podrobný obraz může vytvořit, což je klíčové pro identifikaci konkrétních nedostatků izolace a malých netěsností.

Co znamená NETD u tepelných kamer?

NETD znamená rozdíl ekvivalentní teploty šumu, což je metrika měřící citlivost kamery na změny teploty.

Jak ovlivňuje emisivita tepelné snímky?

Emisivita ovlivňuje přesnost tepelného snímání, protože udává, jak dobře materiál vyzařuje infračervené záření. Vysoce odrazivé materiály vyžadují speciální kalibraci, aby se předešlo nepřesným údajům.

Lze smartphone tepelné kamery použít pro profesionální prohlídky?

Smartphone tepelné kamery jsou obecně méně spolehlivé pro profesionální prohlídky kvůli nižšímu rozlišení a citlivosti. Nejlépe se hodí pro rychlé kontroly, nikoli pro komplexní posouzení.
