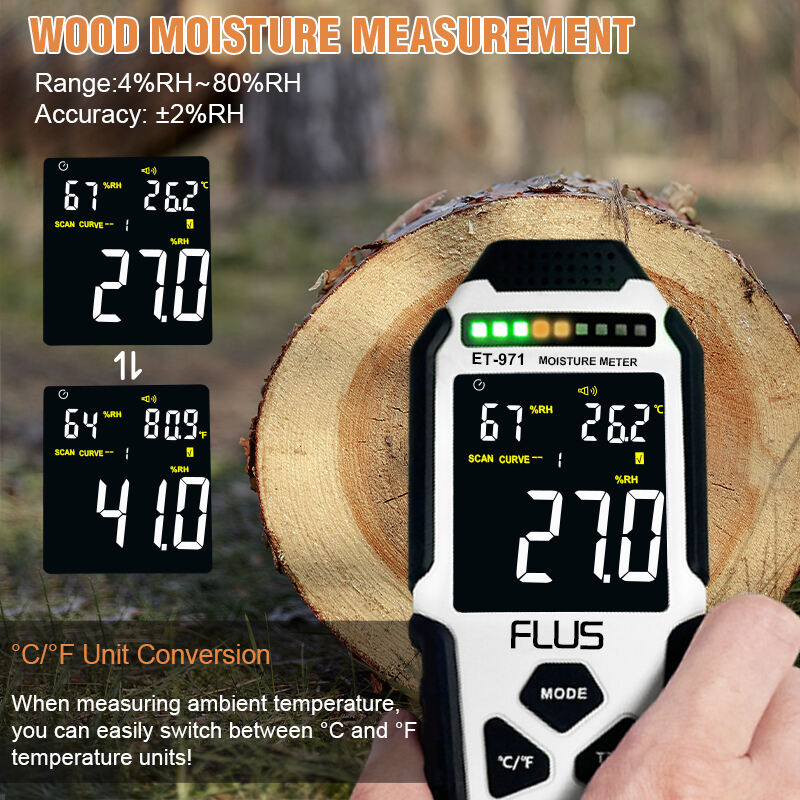

Kuidas kasutada niiskusemõõdeti ehitusmaterjalide niiskuse testimiseks?

Niiskusemõõtrite tööpõhimõtete mõistmine ehitusmaterjalide hindamisel

Ehitusmaterjalides niiskuse tuvastamise teadus

Niiskusemõõtjad töötavad niiskuse mõju järgi materjali elektrilistele omadustele. Erinevad ehitusmaterjalid reageerivad veega erinevalt. Puit paisub niiskeks saades, samas kui betoon ja tellis moodustavad soolasademeid, mis kinni püsivad niiskusest ajapikku. Need füüsilised muutused mõjutavad elektrivoolu liikumist juhtivates ainetes ning muudavad dielektrilisi omadusi mittejuhtivates materjalides. Võtke näiteks kipsplaat. Kui sinna sisse tungib vesi, tõuseb juhtivus ligikaudu kolmekordselt ja mahtuvus suureneb umbes 15% kuni 20%. See võimaldab tehnikatel saada täpseid näitudeid, olenemata sellest, kas nad kasutavad traditsioonilisi otsaproove või kauguste skaneerivaid uusmaa tüüpi proove.

Kuidas niiskusemõõtjad mõõdavad juhtivust ja dielektrilisi omadusi

Pintüübilised mõõteriistad töötavad, asetades kaks elektroodi materjali vastu, et kontrollida nende vahelist elektritakistust. Kuivatud puidu (umbes 8–12% niiskusesisuga) testides registreerivad need mõõteriistad tavaliselt vahemikus 10 kuni 20 megaoomi. Kuid kui puit muutub niiskeks rohkem kui 20% niiskusega, langevad näidud alla ühe megaoomi. Pinless-ehitusel mudelid lähevad aga täiesti teisiti toime. Need saadavad välja elektromagnetlaineid ja analüüsivad nii nimetatud dielektrilisi omadusi. Veel juhtub just, et sellel on suhteliselt kõrge väärtus umbes 80, seega iga kord, kui esineb niiskust, ilmneb see mõõteriistal selgelt. Mõlema meetodi kasutamine tähendab, et ekspertidel on võimalus kontrollida niiskust mitte ainult pinnal, vaid ka sügavalt sees, kõik ilma jälgimata või lõpetatud puutoodete kahjustamiseta.

Kalibreerimise roll täpsete niiskusmõõtjate näitude tagamisel

Meetrite õige kalibreerimine tähendab nende näidu vastavusse viimist konkreetsete materjalide normaalväärtustega. Töötlemata männik ei käitu niiskusesisalduse suhtes samamoodi kui niiske betoon, seetõttu tuleb sätteid vastavalt muuta. NISTi 2022. aasta uuringu kohaselt annavad kalibreerimata mõõteriistad sageli täiesti ebatäpseid näidust. Need võivad väita, et puit on palju niiskem, kui tegelikult on (mõnikord kuni 40% rohkem), samas kui müüri materjalide kohta öeldakse, et neil on vähem niiskust, kui tegelikkus näitab. Nutikad tehnikud teavad, et see on oluline. Enne igasuguse olulise testimise alustamist veedavad nad aega tootjate pakutud referentsmaterjalidega uuesti kalibreerimiseks. ASTM F2659 juhiste järgimine aitab säilitada standardid ühtsena kõikjal, mis on mõistlik, kui soovime usaldusväärseid mõõtmisi erinevates ehitustöökohtades.

Niiskusmõõturite tüübid ja nende rakendused ehituses

Ostaga vs. ostata vaba niiskusmõõtur: erinevused ja rakendused

Niidi tüüpi niiskusmõõturid töötavad, sisestades kaks väikest elektroodi puidu või kuivkrohvikihi sisse, et kontrollida, kui palju elektrit saab materjali läbi lasta. Need annavad suhteliselt täpse loetluse just selles kohas, kus need on paigutatud, tavaliselt umbes 6–10 protsendi täpsusega, mis muudab need suurepäraseks valikuks siis, kui vaja on lihtsalt ühte konkreetset kohta kontrollida. Kuid siin on asi: need teevad tegelikult väikesed augud materjali sisse, mida testitakse. Teisalt saadavad need pinless-mudelid elektromagnetilisi signaale, mis suudavad tungida umbes tolli ja poole ulatuses pindade sisse. See tähendab, et need toimivad suurepäraselt laiale tasasele alale, mida tuleb kontrollida ilma materjali kahjustamata – näiteks betoonist vundamendid või tahke puitpõrandad. Parim osa? Need tööriistad võimaldavad tehnikatel kiiresti kaardistada niiskustaset suurtes ruumides ilma järeljääkide jätta, mis on eriti kasulik koduinspetsioonide või hoonete hindamise ajal.

Kombinatsioonmõõtjad kahefunktsionaalsusega

Kombimeetrid integreerivad nii otsa- kui ka otsatud mõõtmisrežiimi, võimaldades tulemuste ristkontrolli. Neid täiustatud seadmeid on varustatud reguleeritavate sügavusseadetega (0,25–2”) ja materjalispetsiifiliste kalibreeringutega puidu, betooni ja soojusisolatsiooni jaoks, vähendades valepositiivseid tulemusi keerukates olukordades – näiteks niiskuse avastamisel plaatide taga või konstruktiivsetes talades.

Niiskusmõõturi valimine materjali tüübi ja projekti ulatuse alusel

Trendid nutikates niiskusemõõturites andmete logimise võimega

Viimase põlvkonna niiskusemõõturi mudelitele on tänapäeval lisatud palju IoT-omadusi, alates Bluetooth-ühendusest kuni pilvsalvestuseni kõigi mõõtmistulemuste jaoks. Ühelt viimasest aastal tehtud tööstusuuringult selgus, et umbes kolmveerand ehitustöötajatest kasutab juba neid nutiseadmeid, mis koostavad automaatselt niiskustasemete kaardid ja genereerivad vastavusdokumendid ise. Enamik mudeleid suudab mällu salvestada tuhandeid mõõtmisi ning samal ajal mustreid analüüsides tuvastada huvitavaid kõrvalekaldeid enne, kui need probleemiks saaksid. See tüüpi tehnoloogia lihtsustab oluliselt keerukate, pikemaajaliste projektide elluviimist, olenemata sellest, kas tegemist on uute katuste paigaldamisega või sihtaseme remondiga, kus tingimused muutuvad iga päevaga.

Ehitusmaterjalide niiskuse testimiseks valmistumine

Pindade ettevalmistamine ja keskkonnamõjud, mis mõjutavad tulemusi

Täpsete testitulemuste saavutamine algab pinnakorralduse õige ettevalmistamisega. Kõik vana värv, tolmukogunemine või jäänud tihendusained tuleb eemaldada, kuna need saasteained võivad mõjutada mõõtmistulemusi üsna oluliselt – mõnikord isegi ligikaudu 35%. Parimate tulemuste saamiseks soovitatakse teste teha siis, kui keskkonnamuutujad on suhteliselt stabiilsed. Optimaalne temperatuurijuhu on tavaliselt vahemikus 15–25 kraadi Celsiuse järgi ja suhteline niiskus hoiab kindlalt 40–60 protsendi piirides. Pärast hoovihma hoiavad kivistööpinnad endas tavalisest umbes 22% rohkem niiskust, mis tähendab, et enne hinnangute andmist tuleb täielikuks kuivamiseks oodata vähemalt kaks täissügapaeva. Sinar UK hiljutine uuring 2024. aastal kinnitas seda leidu.

Materjalitüüpide tuvastamine ja niiskusmõõturi seadete kohandamine vastavalt

Materjali tihedus ja poorsus mõjutavad niiskuse levikut:

Niiskusesisaldus (MC)

Aastal 2023 tehtud Ühendkuningriigi analüüs 500 ehitusprojektist näitas, et 68% testijatest ignoreerivad materjalispetsiifilist kalibreerimist, mis viib igas kolmandas juhtumis vales diagnoosimiseni niiskusega seotud probleemide osas. Materjalide vahetamisel, nagu puit, krohv või komposiitmaterjalid, tuleb alati nõu pidada tootja juhisteega.

Turvaprotseduurid ja seadme kalibreerimine enne mõõtmisi

Teostage kolm olulist kontrolli enne testimist:

1. Patarei kontroll : Voolutaseme langemine alla 4,5 V moonutab otsatüüpi mõõteriistade näidud
2. Nullpunkti kalibreerimine : Kasutage tootja pakutavaid referentsblokke kuus sagedusel
3. Sügavuse valideerimine : Veenduge, et otseseaduseta skaneerimissügavus vastaks materjali paksusele

Ekspertide soovitus on kaheastmeline kalibreerimine – esmalt kontrollitud laboritingimustes ja seejärel rajatingimustes tuntud kuivade proovide abil. Väljaandmete kohaselt tagab iga 50. lugemise järel uuesti kalibreerimine ±0,5% täpsuse betooni hindamisel.

Otseseaduse ja otseseaduseta režiimide kasutamine efektiivseks niiskuse tuvastamiseks

Samm-sammult juhend otseseaduse režiimi kasutamiseks täpseks niiskusesisalduse mõõtmiseks

Kui materjalide niiskuse kontrollimiseks tuleb kasutada isoleeritud naelaid, siis tavaliselt umbes 1,5 tolli sügavusel, et hinnata struktuuri terviklikkust. Lükka need naelad materjali sisse, et nad jookseksid terava suunas, veendudes, et nad puudutavad seda, mida tuleb katsetada. On oluline teha mitu mõõtmist kogu katsetatava alal, sest see aitab kindlaks teha, kus niiskuse tase muutub. Kui vahe on liginedes 5%-l, tähendab see tavaliselt, et niiskus on koondunud ühte kohta. Ärge unustage mõõdurit enne kalibreerida täiesti kuivate proovidega. See samm aitab kohandada soolade kogunemise või keskkonna temperatuuri muutuste mõjutavate lugemiste tulemusi, mis võivad muidu tulemusi mõjutada.

Suurte pindala skaneerimisega seotud mitteinvasiivse (pinnita) režiimi eelised

Pinnitulemusmedasid töötavad elektromagnetiliste lainete saatmisega, mis võivad materjalide sisse läbida umbes 75 cm, jättmata jälgi. See muudab need seadmed eriti head, kui töötad valmis põrandate või vanade kipsi seintega, kus kahjustamine ei ole valik. Uus raport ehitusmaterjalide uurimisinstitutist aastal 2023 leidis midagi üsna huvitavat. Kui vaadelda suuri alasid, näiteks keldri põrandad, täidab pineta testimine mõõtmised umbes kümme korda kiiremini kui traditsioonilised pinni meetodid. Parimaid lugemisnäitajaid on vaja säilitada pidev rõhk, kui liigute pinnale, ja veenduda, et andur jääb täielikult kokku lamedad punktid, mida pole segatud. Tehnoloogiline pool on aja jooksul ka paremaks muutunud. Uus täiustamine nende mõõterite elektromagnetväljade kalibreerimisel tähendab, et me näeme nüüd täpsust + või - 2% nii puidust ehitiste kui ka betoonpinna puhul.

Moodide täpsuse, sügavuse ja materjali ühilduvuse võrdlemine

Otserežiim võimaldab täpset niiskusesisalduse mõõtmist, samas kui otseta režiim säilitab pinnase terviklikkuse – otsustav eelis 78% pärandi taastamise projektides.

Kui otseta mõõtjad võivad alampinnase niiskust jälgida: piirangud ja lahendused

Otseta skännerid ei tööta nii hästi ebaregulaarsetel või mitmekihilistel pindadel, kus vesi võib peituda veekindlate katetega. Mõned eelmisel aastal tehtud testid leidsid, et need seadmed jätavad umbes viieks osa varjatud lekketest tuvastamata stukkoseintest, kui neid võrrelda traditsiooniliste otsaproovidega. Kui on põhjust kahtlustada probleeme, on mõistlik toimida järgmiselt: alustada kiire skannimisega otseta režiimis ning seejärel kontrollida kahtlaste kohtade kohta konkreetseid otsaproove. Enamik professionaale ütleb huvitatule, et topeltkontroll peaks olema vajalik, kui puidmaterjalides ületatakse niiskusesisaldus umbes 15% või betoonkonstruktsioonides jõutakse ligikaudu 4%-ni. Keegi ei taha ju lõpuks vale negatiivset tulemust.

Niiskusemõõdiku näidustite tõlgendamine hoone tüüpiliste niiskusprobleemide diagnoosimiseks

Tüüpilised niiskusesisalduse piirväärtused puidule, betoonile ja krohvile

Ehituses kasutatavad erinevad materjalid reageerivad niiskusele erinevalt. Siseruumides asuva puidu puhul loetakse normaalseks niiskusesisalduseks umbes 6–9 protsenti. Kui see tõuseb 15–20 protsendini, on suur tõenäosus, et puit hakkab lagunema. Üle 20 protsendi tähendab tõsiseid probleeme, mida tuleb viivitamatult parandada. Enamikus olukordades toimib betoon kõige paremini, kui selle niiskusesisaldus jääb alla 4 protsendi. Kui see ületab 5 protsendi, võivad ilmneda pragud ja struktuur võib aja jooksul muutuda ebastabiilseks. Ka krohvseinad vajavad erilist tähelepanu, kuna nende niiskusesisaldus ei tohiks ületada 1 protsenti. Isegi ületades 2 protsenti võivad seinte pinnale tekkida ebasoodsad õõnsused või hullem – seina taga hakata kasvama seened.

Mustrituvastus: Tõusva niiskuse ja kondenseerumise eristamine skannimisgradientide abil

Kui me näeme niiskustaseme langemist aeglaselt põrandalt laeni, siis viitab see tavaliselt tõusevale niiskusele, mille põhjustab vee liikumine seintes olevatesse väikestesse pragudesse. Hiljutised uuringud vana kiviehitiste kohta näitasid 2023. aastal midagi sarnast. Põranda tasandil mõõdeti umbes 18–25% niiskust, mis jõuliselt langes ühe meetri kõrgusel põrandast vaid 8–12%-ni. Need andmed on loogilised just siis, kui hoonesse tegelikult tungib põhavesi. Kondensatsioon toimib aga teisiti. See tekitab juhuslikke kõrge niiskusega piirkondi akende läheduses või seal, kus esineb külma sildamise efekt. Niiskuseprobleemide korral on kuiva ja niiske ala erinevus palju äärmuslikum kui tõuseva niiskuse korral, kus muutused toimuvad aeglasemalt.

Kõrgete näitude seostamine potentsiaalse soola saastumisega kivitöös

Tõstetud niiskuse näitajad tellises või kivis (15%+) võivad olla tingitud hügroskoopsetest sooladehõbeditest pigem kui aktiivsetest lekketest. Need soolad imenduvad atmosfääri niiskust, tekitades valepositiivseid tulemusi. Sellistel juhtudel aitab infrapunatermograafia kasutamine koos invasiivse otsenõela testimisega eristada sooldest tingitud näitajaid tõelisest niiskuse tungimisest.

Juhtumiuuring: Seinte niiskuse diagnoosimine ajaloolises Suurbritannia hoones kahe režiimiga mõõterite kasutades

Vanem 1800. aastate kohtumaja kesklinnas Manchesteris püüdis endiselt võidelda vastupanu avaldanud seinatäppidega, isegi mitme veekindlustamise katse järel. Kui uurijad kasutasid peenikute skaneerimistehnoloogiat, leidsid nad niiskuseriba umbes 40 sentimeetri laiusest, mis tõusis hoone alusest üles ja mille niiskusesisaldus jääb 12% ja 18% vahele. Traditsioonilised peenikproovid näitasid ka hirmutavaid soola kontsentratsioone murdliistes, mis ületasid 3500 osa miljoni kohta. Need kombineeritud tulemused viitasid selgelt tõusevale niiskusele, mida halvendas soola liikumine seintes kaudu teede sulatustööde tagajärjel. Selle tõendusmaterjali põhjal otsustasid konservatsioonikunstnikud kaheosalise remondilahenduse kasuks: kohaldada uut limepõhise materjaliga krohv ja paigaldada keemiline niiskusevastane tõkkeala, et takistada edasist vee tungimist.

Tavaliselt esinevad küsimused

Milleks kasutatakse ehituses niiskusemõõturit?

Niiskusemõõtjat kasutatakse ehituses ehitusmaterjalide vee sisalduse mõõtmiseks. See aitab tuvastada niiskeid piirkondi, hinnata struktuurilist tugevust ja ennetada üleliigse niiskuse põhjustatud kahjustusi.

Kuidas erinevad otsaga niiskusemõõtjad otsata olevatest mudelitest?

Otsaga niiskusemõõtjad kasutavad kahte elektroodi, mis sisestatakse materjali, et mõõta elektritakistust, andes konkreetseid punktmõõtmisi. Otsata mudelid kasutavad niiskuse mõõtmiseks elektromagnetlaineid, tekitamata pinna kahjustusi, mistõttu sobivad nad suuremate alade skaneerimiseks.

Miks on niiskusemõõtjate kalibreerimine oluline?

Kalibreerimine tagab, et niiskusemõõtjad annaksid täpseid näitude kindlate materjalide jaoks. Õige kalibreerimiseta võivad mõõteriistad anda ekslikke tulemusi, mis võivad viia valede järeldusteni materjali niiskusesisalduse kohta.

Millised on parimad tavased pindade ettevalmistamiseks enne niiskuse testimist?

Õhukindluse testide täpsete tulemuste saamiseks veenduge, et pinnad ei sisalda tolmu, värvi või tihendajatega seotud saasteaineid. Stabiliseerige keskkonnatingimused, nagu temperatuur ja niiskus, ja oodake optimaalseid lugemisi, kuni on sademe järel piisav kuivamis aeg.

Kuidas saab tõlgendada ehitusmaterjalide niiskuse määramist?

Tõlgendamine hõlmab erinevate materjalide tüüpiliste niiskuse künniste mõistmist. Näiteks puidul peaks ideaalsel juhul olema niiskuse sisaldus 6-9%, samas kui betoonis peaks olema alla 4%. Kõrgemad näitajad võivad näidata mädanemist või ebastabiilsust.
